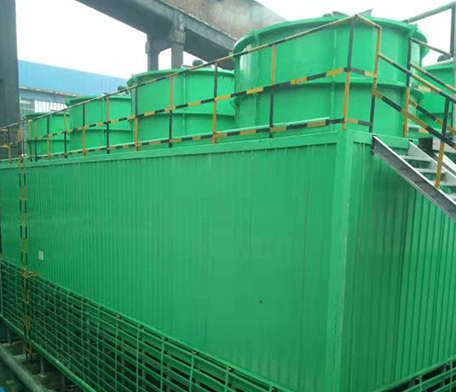

鼓風式玻璃鋼冷卻塔
鼓風式冷卻塔是濕法冶煉工藝要求必備的冷卻設備，殼體為全玻璃鋼制品。該塔是由FEP塔體、FEP梁與格柵；導風裝置、；鼓風裝置；噴淋裝置；除晶裝置；捕滴捕抹裝置；集液池等七部分組成。塔體為裝配式，它是在1982由原武漢工業大學，長沙有色冶煉設計院、湖南株州冶煉廠共同設計開發的產品，屬國內首創。由于該塔具有較高的冷卻效率和良好耐防腐性，至今已完全取代了過去使用的混凝土冷卻塔或鋼襯FRP冷卻塔。該產品已成為國內有色冶煉行業定型產品，已被冶金工業部出版社出版的《重有色金屬冶煉設計手冊》鉛鋅鉍卷）收錄刊登。
20多年過去了，隨著復合材料業的飛躍發展和新工藝的不斷推出，本公司又推出第三代***抗結晶冷卻塔。該塔從結構設計，材料選擇，工藝制作等方面都比原來冷卻塔有著超前的重大突破，大幅度提高了鼓風式冷卻塔的冷卻效率、抗結晶能力、防腐性能；產品雙面光亮，色澤鮮艷，同時免去了四層混凝土條件平臺，大幅度降低了鼓風式冷卻塔的綜合投資。
結構說明
該塔體為現場裝配式，它是由多塊FRP塔板拼裝組成，它具有較高冷卻效率和良好的防腐蝕性能。噴淋裝置采用***抗結晶噴嘴，使電解液充分霧化,強化散熱過程。捕滴裝置能使尾氣酸霧含量低于國家環境規定的排放標準。鼓風裝置采用低壓頭、***率、性能穩定的抽流風機，風機葉片選用耐腐蝕玻璃鋼制造。
冷卻塔組成及其特點
1. 塔體受力結構：為鋼結構框架式結構，運行時大振幅小于 0.14mm 。鋼件采取了加強防腐蝕措施，鍍鋅后涂環氧瀝青漆二道。
2. 圍護結構：為聚酯玻璃鋼，質輕高強耐腐蝕，美觀、抗老化。玻璃鋼件的成型為真空吸附法成型，剛度強度進一步提高。
3. 風筒：為優角型動能回收型，氣流組織合理、效率高、玻璃鋼材質、質輕高強耐腐蝕。
4. 風機：葉片材質為環氧玻璃鋼，葉片為機翼型，內充填發泡塑料。風機氣動力合理、風量大、效率高、噪聲低、耐腐蝕。
5. 減速機：水平臥式、噪聲低、效率高、油潤滑可靠、檢修方便、設有油溫、振動報警裝置。
6. 電動機：為清華大學設計的冷卻塔專用變扭矩變極變速電動機。有防爆和不防爆二種。 800 及 1000 型塔配雙速， 1200 型以上為三速，節能顯著，稱之為"節能型冷卻塔"。可以通過控制柜人工或自動控制電動機轉速。變速電動機與單速相比，以年計可節電雙速為 40% ，三速為 50% 以上。當氣溫高、濕度大或用水設備水溫降大時，開高速，反之可開中速或低速，晚上氣溫較低也可開中、低速此時噪聲可下降 3-6dB(A) 以上。冬季結冰時風機可開低速反轉，因塔內氣溫高可以消冰。冬季開低速也使飄水降到忽略不計的地步。
7. 填料：填料片大波上壓了小波，剛性大、比表面積大、對水的再分配能力強、水膜均勻、停留時間長，水滴不致避開填料而直接落下。填料上有雙向凸凹安裝頭，組裝粘結牢固，不倒伏、不變形、水質差時也不易粘連堵塞。填料為改性PVC材質，耐溫 -35 ℃~65℃阻燃。
8. 配水系統：為管式配水，采用反射型噴頭，進水壓力只要求在進水管中心標高處有 15Kpa自由水頭即可。
9. 收水器：塔內在水管上用 HC150-45 偏峰型收水器，或多 維收水器，收水效果顯著，飄水率小于 0.005% 。
10. 進水管：冷卻塔生產廠家與冷卻塔使用單位的接管分界線在塔上，見產品說明書上的圖，按平焊鋼板法蘭（S311/32-30 Pa=1.0×106Pa）加工。
11. 水池：本塔下的水池及基礎，預埋鋼板等由用戶負責，水池與塔的聯接基礎及荷載等，本產品說明書已標出。選用與運行注意事項
選用
本說明書已給出了設計工況。如工況與此相差較大時可查熱力性能曲線選塔，如查不到或需要更精確計算時可將工藝要求和當地氣象資料提供給我公司，我公司協助選塔。"電機變速控制柜"可由我公司提供，但其費用須另計，訂貨時須說明。循環冷卻水的濁度不大于 100mg/L ，水中不得含油污及玻璃鋼溶蝕的物質。冷卻塔承受地震烈度 9 度。大風載 ≤ 7.0*102Pa。塔頂的避雷保護裝置及燈泡由用戶安裝。
運轉
減速機應常檢查油標油位，潤滑油推薦用 22~28 雙曲線齒輪油或 90~120 號工業齒輪油，夏季用粘度大的油，第 一次運轉500小時后將油排空，換新油。
風機、電動機、減速機動轉前須按相應產品說明書檢查，特別是電動機接線，應按電機廠提供的接線圖。符合要求后再啟動，啟動順序，由低速到高速。葉片角按樣本規定數值安裝后，如高速運轉電流超過額定值，應停機，速與我公司聯系。電動機的電流在高速運轉時等于額值的 0.9~0.95 。如循環水、補充水水質差時應采取水質穩定措施，設旁濾器，必要時須采取滅菌滅藻措施。
玻璃鋼屬燃燒體，因此冷卻塔維修時不得動用明火，如動用明火則必須采取應安全措施，并且必須經過消防、安全部門書面批準，有專職消防人員，消防設施在場。如需要阻燃型玻璃鋼，訂貨時提出，需增加相應費用。
